Кинески ОЕМ висококвалитетни куглични вентил од нерђајућег челика УПВЦ велике величине за пројекат ДН200, фабрика и произвођачи

ОЕМ висококвалитетни куглични вентил од нерђајућег челика УПВЦ велике величине за пројекат ДН200

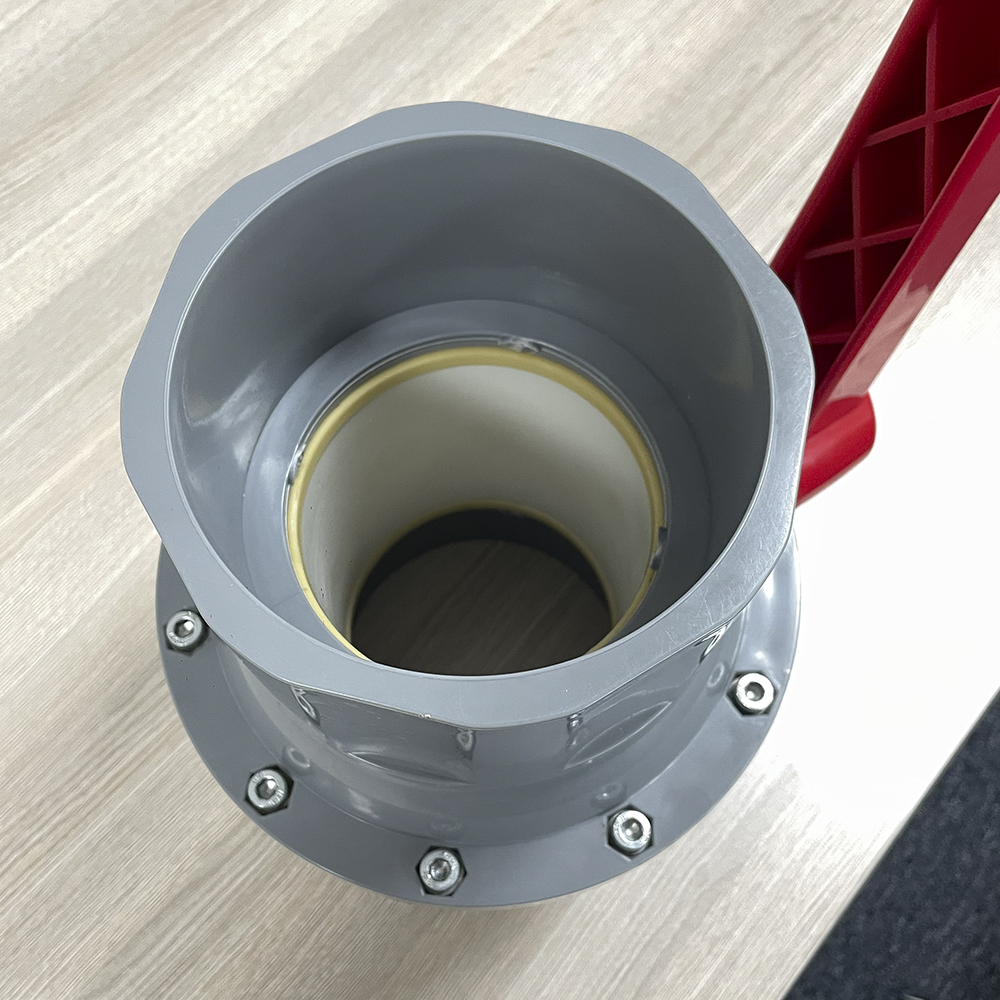

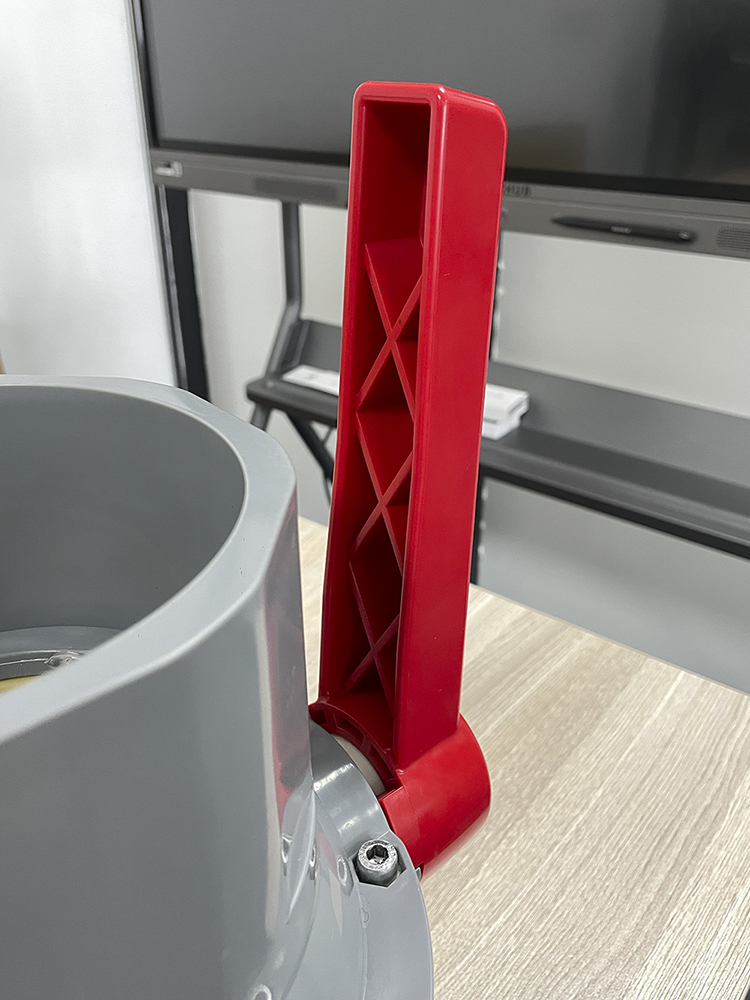

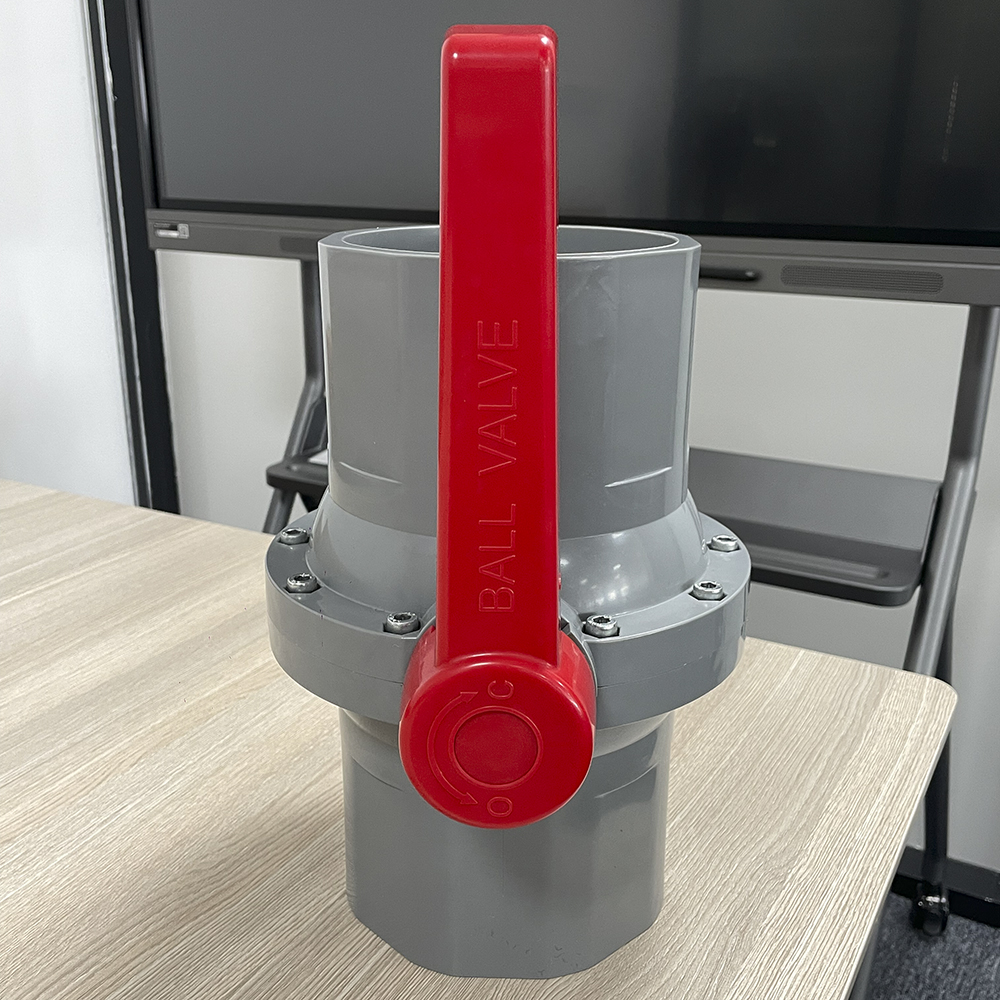

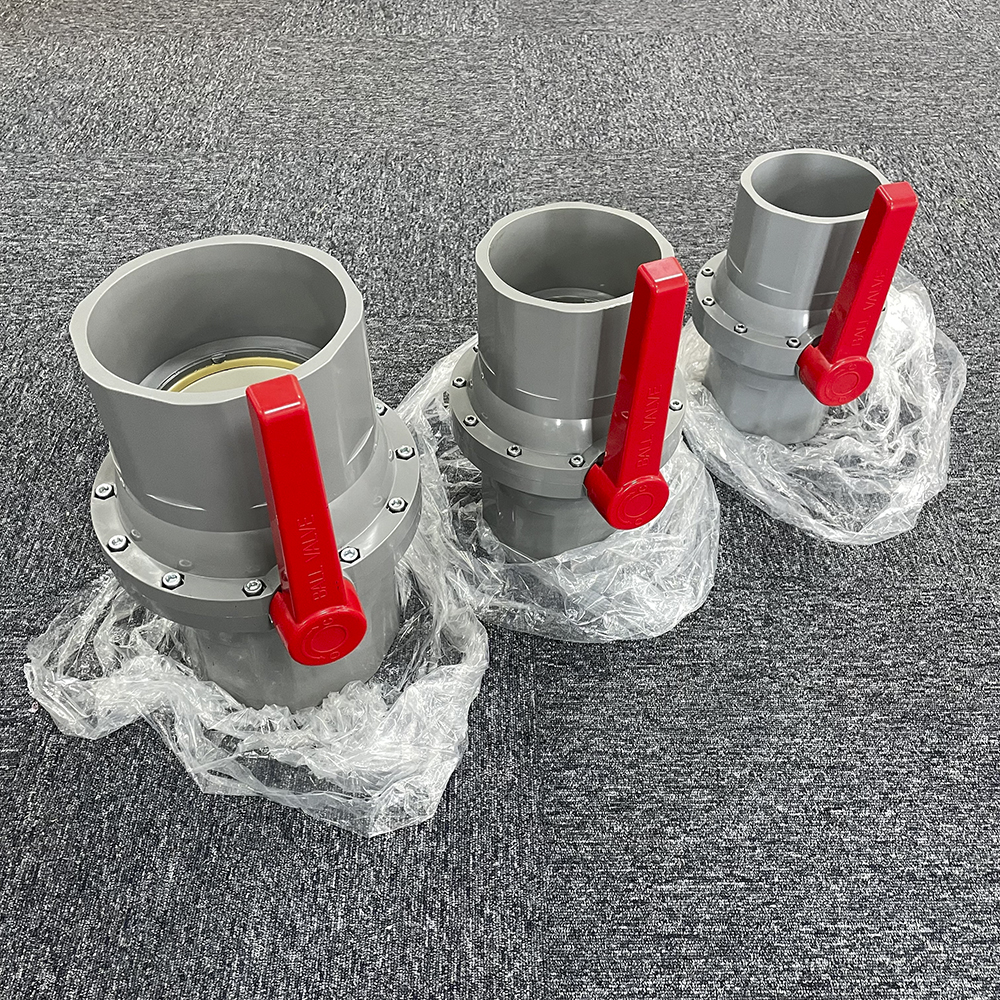

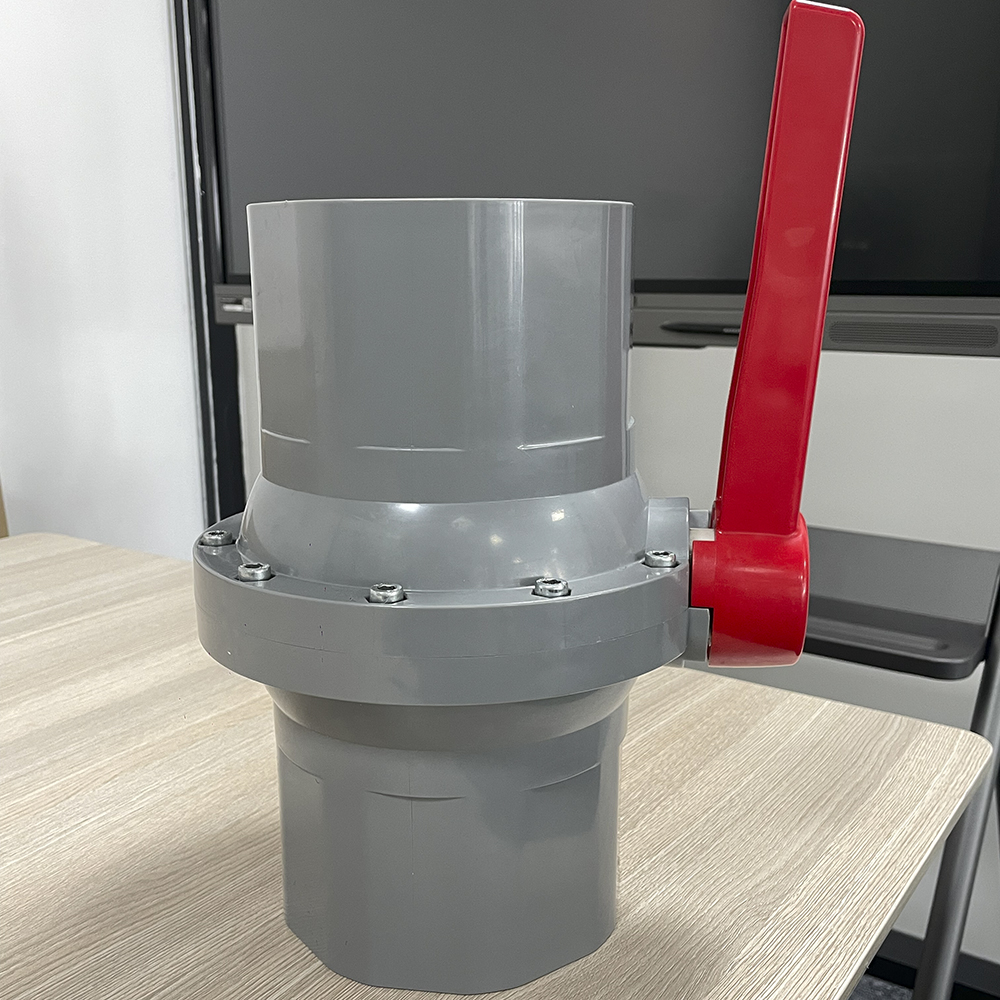

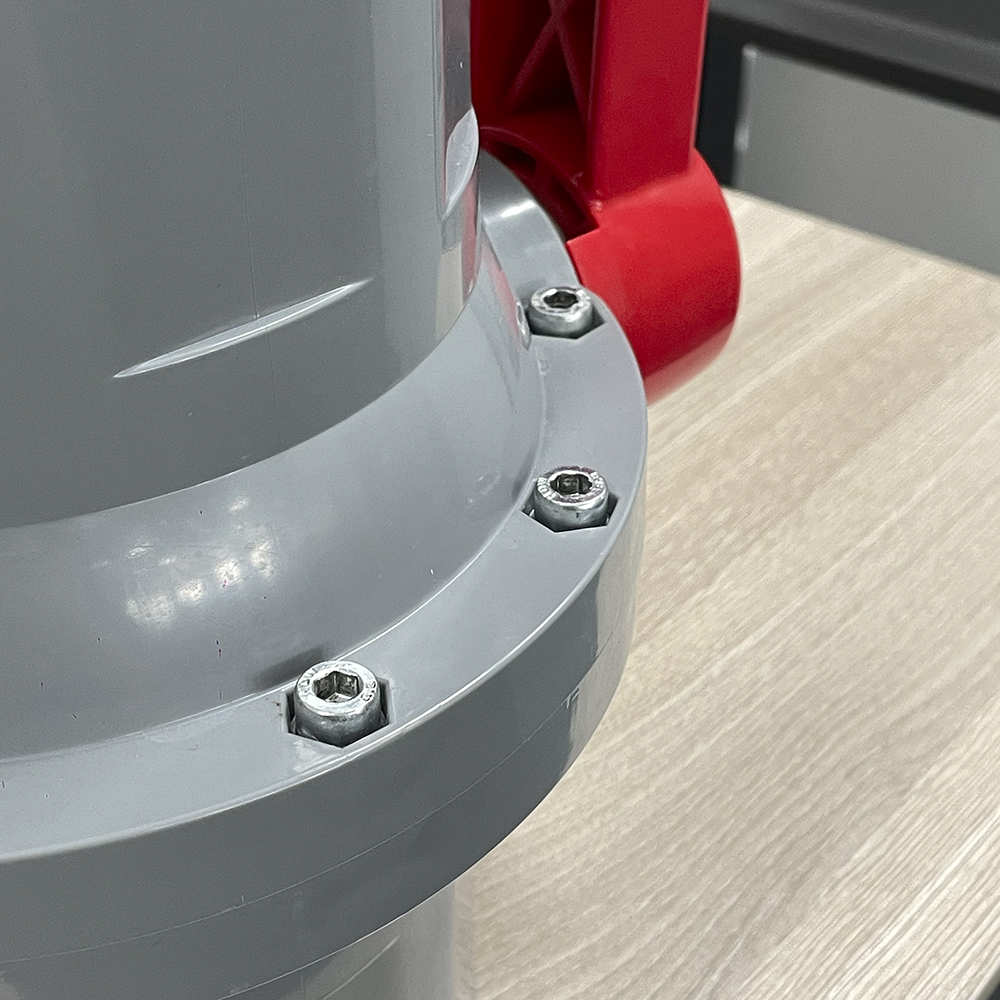

ОЕМ високог квалитета 140 мм 160 мм 168 мм 200 мм нерђајући челик УПВЦ куглични вентил велике величине за пројекат ДН200 Истакнута слика

Кратак опис:

Куглични вентил
1. Меке боје и компактан дизајн
2. Рад отпоран на цурење;
3. Лагани и спојни завршеци олакшавају инсталацију
4. Економски због јефтинијих трошкова превоза и дугог века трајања
5. Па и контрола високог квалитета
6. Еколошки прихватљиво, нетоксично
7. Отпорност на временске услове и хабање и одлична хемијска отпорност
8. Широко се користи у грађевинарству, наводњавању, индустрији и базенима
9. Мала поруџбина је прихватљива
10. Дизајн и лого купца су добродошли

Величина:140 мм 160 мм 168 мм 200 мм

Заједнички крај:ASTM BS DIN ISO JIS

Радни притисак:ПН16

Пошаљите нам имејл

Детаљи производа

Честа питања

Ознаке производа

Легенда и физичка мапа

singleproducimg

Материјал компоненте

спецификација материјала

НЕ.	Део	Материјал	КОЛИЧИНА
1	ТЕЛО	УПВЦ, ЦПВЦ	1
2	О-прстен стабла	ЕПДМ, ФПМ (НБР)	1
3	СТЕМ	УПВЦ, ЦПВЦ	1
4	ЛОПТА	УПВЦ, ЦПВЦ	1
5	ЗАПТИВАЧ СЕДИШТА	ТПЕ, ТПВЦ, ТПО	2
6	ЗАП	ПВЦ, АБС	1
7	РУЧКА	ПВЦ, АБС	1
8	ШРАФ	SS304, ЧЕЛИК	1

Табела за поређење параметара величине модела

ДИМЕНЗИЈА												Јединица
МОДЕЛ	DN		15	20	25	32	40	50	65	80	100
	ВЕЛИЧИНА		1/2"	3/4"	1"	3,8 cm	3,8 cm	2"	2-1/2"	3"	4"	Инч
	thd./in	НПТ	14	14	11,5	11,5	11,5	11,5	8	8	8	mm
	thd./in	БСПТ	14	14	11	11	11	11	11	11	11	mm
	ЈИС	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26,3	32,33	38,43	48,46	60,56	76,6	89,6	114,7	mm
		d2	21,7	25,7	31,67	37,57	47,54	59,44	75,87	88,83	113,98	mm
	АНСИ	I	18	20	24	26	30	31	45	48	53	mm
		d1	21,54	26,87	33,65	42,42	48,56	60,63	73,38	89,31	114,76	mm
		d2	21.23	26,57	33,27	42,04	48,11	60,17	72,85	88,7	114,07	mm
	ДИН	I	18	20	24	26	30	31	45	48	53	mm
		d1	20,3	25,3	32,3	40,3	50,3	63,3	75,3	90,3	110,4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37,5	44	52	60	74	93	110	135	mm
