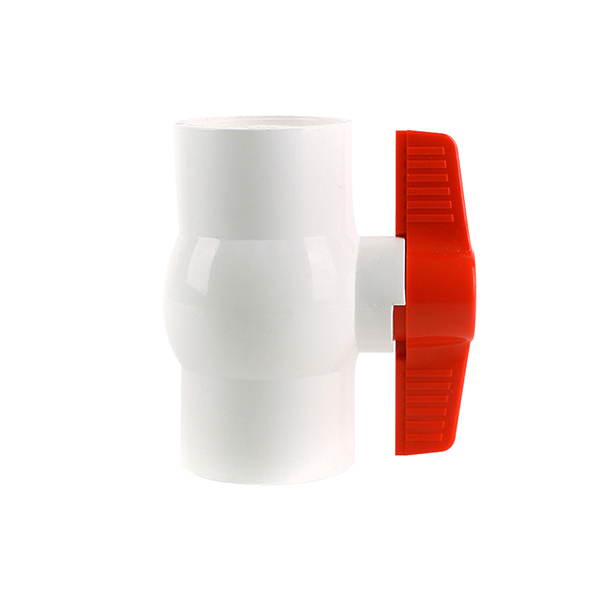

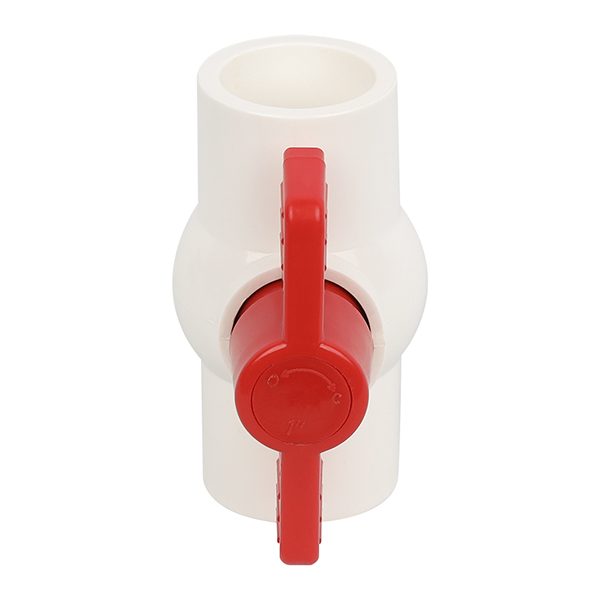

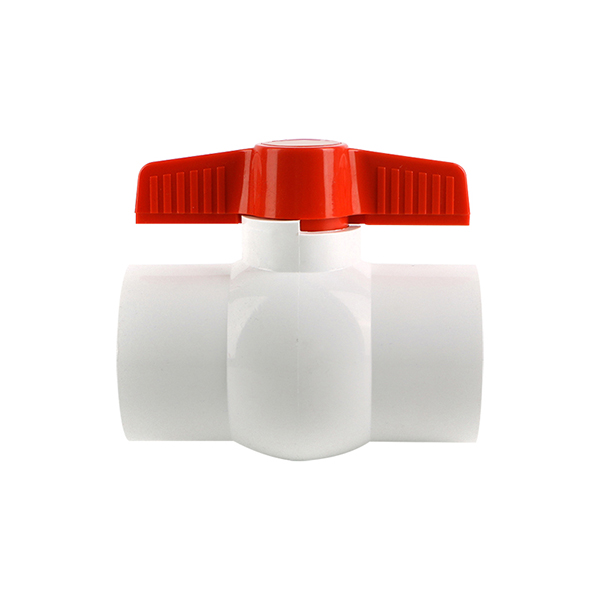

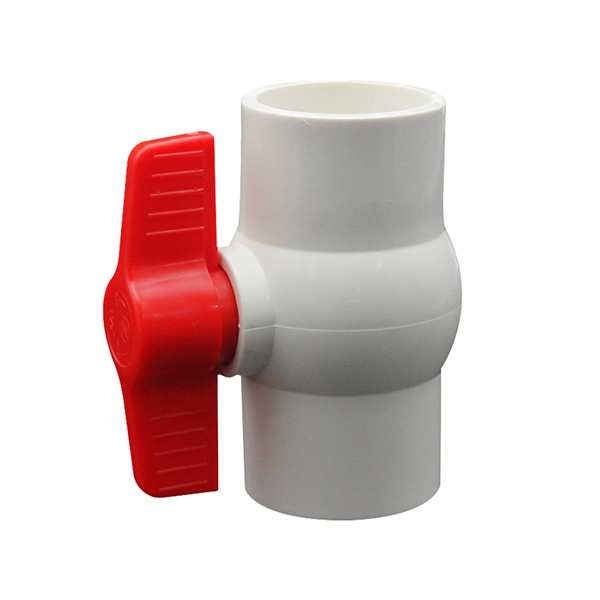

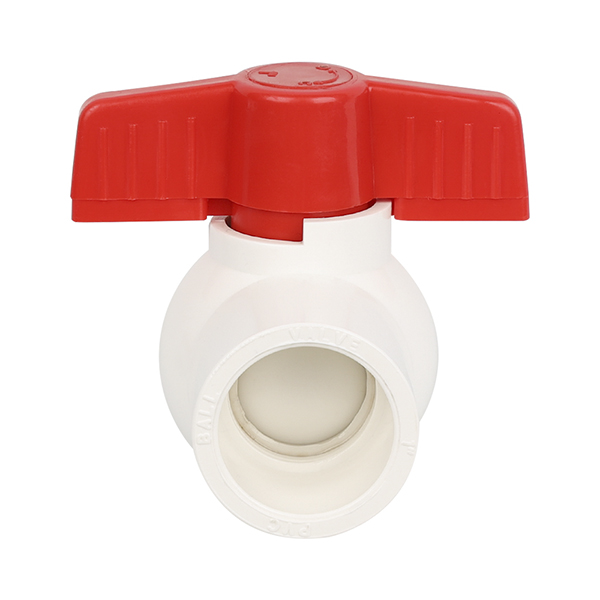

Параметри уређаја
Име бренда: ПНТЕК
Употреба: наводњавање пољопривреде / марикултура / базен / инжењерска изградња
Боја: Доступне многе боје за избор
Материјал: УПВЦ
Температура медија: висока температура, ниска температура, средња температура, нормална температура
Век трајања производа: > 500.000 отварања и затварања
Опис производа
Кугласти вентил наше компаније може веома добро да издржи корозију, тако да се његов радни век може ефикасно продужити, а сам производ је веома флексибилан и згодан, са великом чврстоћом и мање цурења, тако да је веома хваљен од стране потрошача. Широко се користе у индустријским и цивилним зградама, укључујући унутрашњу и спољашњу дренажу,
пројекти канализационих цеви, хемијски услови корозије и такође се могу користити за систем за наводњавање пољопривреде.
Осим тога, они су такође погодни за вентилационе цеви и дренажни цевовод, итд. Имамо различите величине производа чак и за једну ставку, за различите ситуације примене. 100% тест цурења да бисте били сигурни да су производи које добијате добри. Постојаће нормална инспекција производа током производње како би се осигурало да производи достигну међународни стандард.
Како удео пластичних цеви у снабдевању топлом и хладном водом и апликацијама у инжењерингу индустријских цеви наставља да расте, контрола квалитета пластичних вентила у системима пластичних цеви постаје све важнија.
Предности производа
1, мала тежина и висока чврстоћа
2. Нема буке вибрација када се користи
3. Лако се отвара и затвара
4. Компактни кугласти вентил се лако инсталира
5. Најнижа стопа цурења, 100% тестирана пре паковања
6. Отпор течности је мали
7. Материјал ручке кугличног вентила: АБС, материјал кућишта: ПВЦ
8. Отпорност на алкалије и киселине
9. Мека боја и одличан дизајн
10. Еколошки прихватљив, нетоксичан
11. Широко се користи у свакодневном животу: грађевина, пољопривредно наводњавање, индустрија, башта, базен...
12. Ови куглични вентили се нуде у величинама од 20 мм до 110 мм (од 1/2'' до 4'')
13. Доступна боја: зелена, сива, бела, браон, плава
14. Сертификат: ИСО 9001, кинески тест
Легенда и физичка карта
Компонентни материјал
спецификација материјала
| НО. | Парт | Материјал | КОЛ |
| 1 | ТЕЛО | УПВЦ, ЦПВЦ | 1 |
| 2 | СТЕМ О-прстен | ЕПДМ,ФПМ(НБР) | 1 |
| 3 | СТЕМ | УПВЦ, ЦПВЦ | 1 |
| 4 | ЛОПТА | УПВЦ, ЦПВЦ | 1 |
| 5 | СЕАТ СЕАЛ | ТПЕ, ТПВЦ, ТПО | 2 |
| 6 | ЦАП | ПВЦ,АБС | 1 |
| 7 | ХАНДЛЕ | ПВЦ,АБС | 1 |
| 8 | СЦРЕВ | СС304, СТЕЕЛ | 1 |
Табела за поређење параметара величине модела
| ДИМЕНЗИЈА | Јединица | |||||||||||
| МОДЕЛ | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| СИЗЕ | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | Инцх | ||
| тхд./ин | НПТ | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| БСПТ | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| ЈИС | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
| d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
| АНСИ | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
| ДИН | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35.5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
